膠球清洗系統技術及凝汽器二次濾網、膠球泵應用

     我國的膠球清洗裝置大多運行情況欠佳。雖然也有些電廠如吳涇、昆明、清河、黃高、淮北、陡河、龍口、洛河等電廠的膠球清洗裝置運行較正常，收到一些經濟效益，但并不理想，現推薦些上文中卡包括的國外經驗，即國內尚未采取的措施，或雖已采用但尚不完善的。

     由于機組容量越來越大，對膠球清洗裝置的要求也發生了變化。這是因?yàn)椋豪鋮s水在凝汽器冷卻管內的分布是不均勻的水室中沿垂直方向越接近上部冷卻管的水流速越低；大型機組的水室內總是會形成或強或弱的渦流區。

     不銹鋼管和鈦管的沾污速度要比黃銅管快得多，它們不像銅管那么育毒殺作用，菌類和細菌生成厚的粘膜層、生物膜層的隔熱作用比無機膜要大得。

     冷卻水的成分也隨季節下同雨變化：夏手生物的占污四水溫升高而加劇：洪水期水中懸子物大量增加；采用沒卻培的電廠，火中可溶性物質有時會產生沉淀，在冷卻管里結成硬垢導致腐蝕。為此，他們采取了不同工我們的錯施。

二次濾網系統

     以前的設計無二次過濾系統，運行中雜物易堵塞，無其是堵塞收球網。循環水二次過濾系統包括二次濾網、排污蝶閥和排污管路，見圖1。它能提高循環水的凈化效果，為膠球清洗系統正常工作創造條件。

     二次濾網應經常清洗，清洗周期視雜物污混程度而定。當清洗二次濾網時，膠球清洗系統不得同時運行。

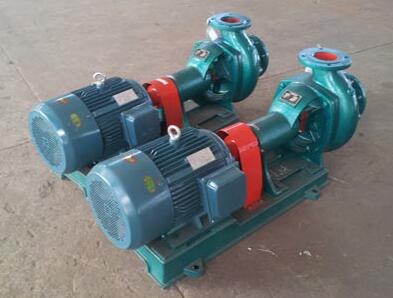

膠球泵

     圖1的膠球泵安裝的相對標高要符合制造廠的要求。一般膠球泵吸入側真空度約60～7CkPac膠球泵的揚程H可參照下式計算。式中p—收球網處循環水密度，kg/m3;g——自由落體重力加速度，m/s2;—圖1ABCDE及收球網本身的水阻，Pa。

循環水管路和凝汽器

     目前國內凝汽器水室的設計，一般還未考慮使用膠球，故應采取適當措施才能適應膠球清洗系統。主要有：

     ①消除水室的渦流區，以防積球：

     ②消除水寶隔板的短路整隙，否則短路處將滯留較球；

     ③除循環水進出口管外，水室中其它通往外部的管道或育腸，都應在水管內壁管口加裝孔徑不大于7mm的種面網以防逃球；通)水室四壁及中隔板與端蓋間的密封墊尺寸不能過寬。

     ④當縫隙深大于0.5D、縫隙寬為(0.3～1.0)D時，將引起積球。D為濕態膠球的直徑。前述中永安電廠的膠球堵塞即為此原因；

     ⑤要清除循環水管和水室中的污垢片和銹片。熱電廠3號機的收球率由90%突然下降到3%的故障原因，即垢片脫落堵塞收球網；

     ⑥冷卻管管徑應均勻一致，不應有扁管和癟管、管口伸出管板的長度不宜超討2.5mm。對套管式冷卻管，其膠球直徑按套管選擇。如已結成硬垢，應先清除硬垢，再投膠球。
