電廠膠球清洗裝置-收球網系統改造施工方案

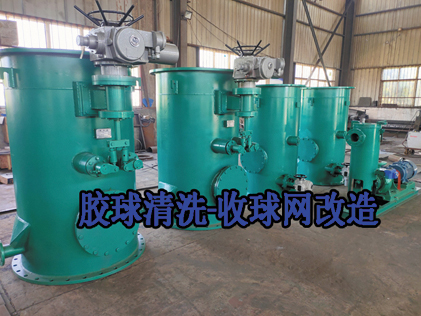

一、電廠膠球清洗裝置-收球網系統工程概況

1.在用設備現狀

6#機凝汽器B側收球網型號為HXW1800倒V型收球網。由于運行時間長及系統方面原因，B側凝汽器收球網存在收球率低，或收不回來球情況。

2.改造范圍

收球網本體及控制系統。

3.裝球室：布置于循環水坑內－5.10m處。

進出口規格：φ108×3.5

裝球數：5000只

4.膠球

膠球規格：剝皮膠球，規格按冷卻水不銹鋼管內徑供貨

膠球生產廠家：連云港宏琦電力輔機。

膠球濕態比重：1.0～1.19g/cm3

膠球干態直徑：mm

膠球濕態直徑： mm

二、電廠膠球清洗裝置-收球網系統改造技術要求

1設備性能要求

（1）6#2機組凝結器循環水出口管道規格為φ1800×10mm，收球網位于出水管道上，為臥式布置法蘭連接。收球網尺寸規格：DN1800,總長度1880mm，膠球出口管道規格1086mm。新收球網設計滿足現場管道的布置形式及安裝的要求。

（2）新裝收球網的設計具有足夠的強度和剛度，低承受壓力按0.40MPa設計，以保證現場安裝和運行時收球網不會因變形而影響收球網的正常運行。

（3）收球網與原循環水管道采用法蘭連接，我方提供的收球網與循環回水管道法蘭配對連接，配套提供法蘭螺栓、法蘭密封墊及備品備件。

（4）收球網本體的殼體采用碳鋼，與水接觸的內表面進行防腐處理，外表面涂防銹漆。收球網殼體板厚度不低于12mm。

（5）收球網人孔設計合理，能夠滿足檢修人員對收球網進行檢查及修理的要求。

（6）收球網內所有與冷卻水接觸的部件均采用不銹鋼，材質1Cr18Ni9Ti，具備極強的耐腐蝕能力。如用其它材質，必需在投標書中予以注明。

（7）收球網形式為錐形漏斗式，收球率能保證持續、穩定且≥95%。收球網網板板面平整、光滑。

（8）收球網的有在線排污功能，操作可采用手動、電動方式，兩者間可以方便切換。排污閥門為鑄鋼閥門。

（9）產品設計和制造按照相應的國內國際標準進行，材料選擇符合相關國際和國家標準。

（10）所有焊接均由合格的焊工擔任，各部件表面、通道平滑無毛刺。

（11）外購件都有產品質量合格證。

（12）設備主要零部件所用的鋼材和焊接材料具有質量合格證書，符合相應的材料標準。

（13）受壓部件水壓試驗壓力為設計壓力的1.5倍，保持30min，所有焊縫和結合面無泄漏。

2、電廠膠球清洗裝置-收球網系統質量保證

2.1規程、規范和標準

收球網的設計、制造、安裝、試驗、驗收應符合現行使用的國家有關標準和部頒標準，這些標準至少包括：

DL/T581—1995凝汽器膠球清洗裝置和循環水二次過濾裝置

NDGJ5—1988火力發電廠水工設計技術規定

GB3280—1984不銹鋼冷軋鋼板

GB3281—1984不銹耐酸及耐熱鋼厚鋼板技術條件

GB2270—1980不銹鋼無縫鋼管

GB1220—1984不銹鋼棒

GB983—1985不銹鋼焊條

GB1804—1979未注公差尺寸的極限偏差

JB3336—1983電站設備自動裝置通用技術條件

JB2900—1981汽輪機油漆技術條件

JB2901—1981汽輪機防銹技術條件

GB699—1988優質碳素結構鋼技術條件

GB/T983—1995不銹鋼焊條

DL/T868—2004焊接工藝評定規程

《火電施工質量檢驗及評定標準》汽機篇（1998年版）

《火電施工質量檢驗及評定標準》熱控篇（1998年版）

2.2電廠膠球清洗裝置-收球網系統性能保證

2.2.1收球率：95%(循環水流速2.19m/s，運行24小時，收球半小時的總收球率，投球數按凝汽器單流程不銹鋼管管數10%)

2.2.2電廠膠球清洗裝置-收球網系統設備使用壽命保證30年。

2.2.3距設備外殼1m處，噪聲不大于85dB。
